Mô tả

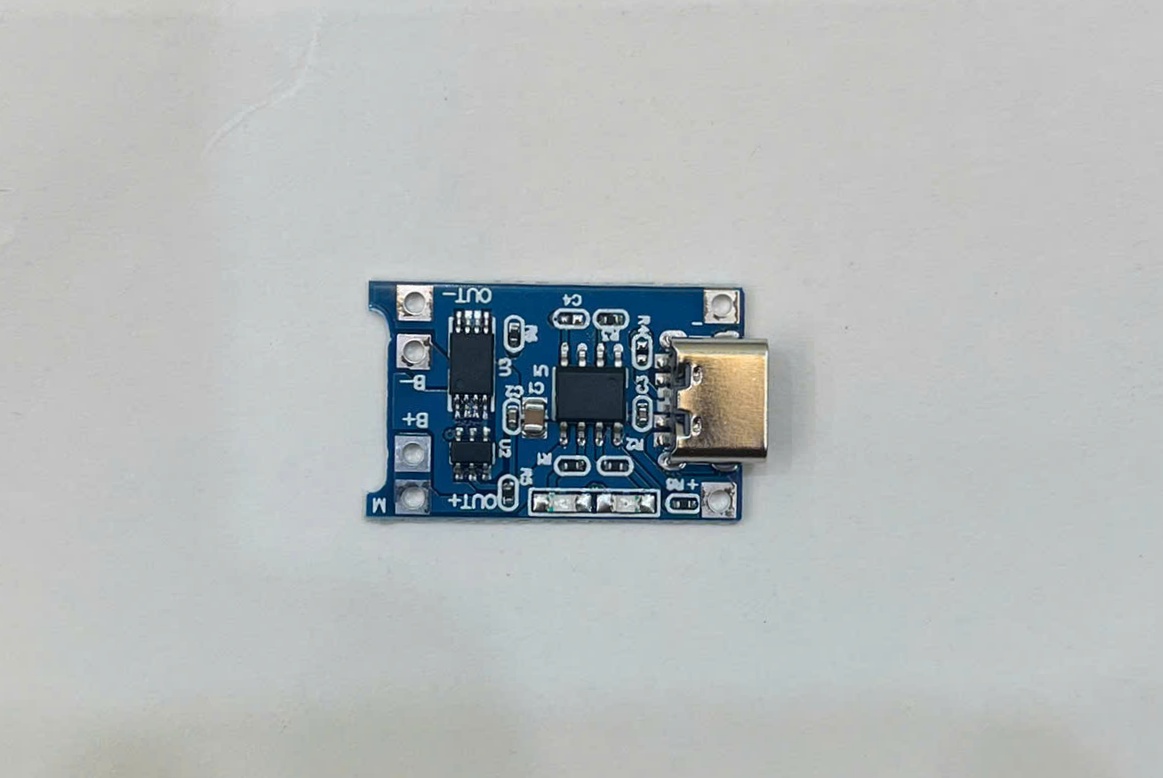

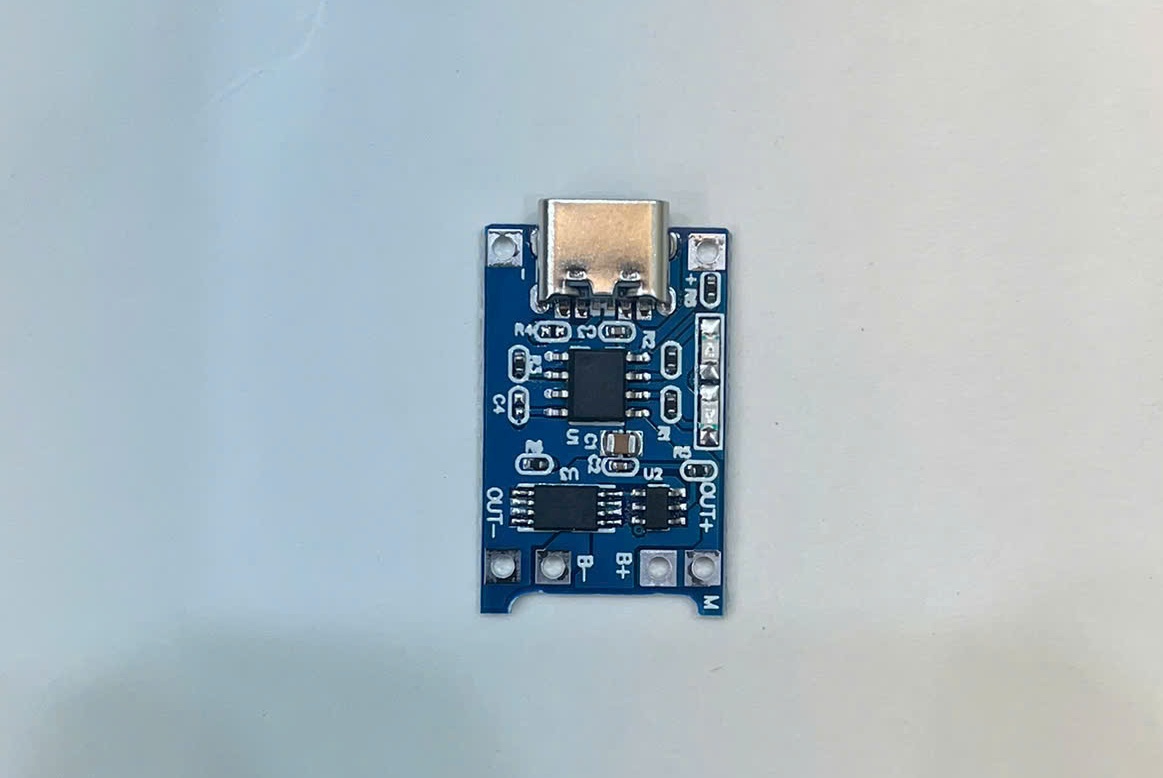

Đây là biến thể nâng cấp sử dụng giao tiếp USB Type-C hiện đại. Module tích hợp chip sạc TP4056 cùng hệ thống bảo vệ kép (DW01 + 8205A), giúp tự động ngắt tải khi pin yếu dưới 2.5V hoặc khi xảy ra chập mạch, đảm bảo an toàn tuyệt đối cho pin Lithium.
Hướng dẫn sử dụng
- Bước 1: Kết nối Pin - Hàn cực dương của pin vào điểm B+, cực âm của pin vào điểm B-. (Rất quan trọng: Không được ngược cực).
- Bước 2: Kết nối Tải - Hàn thiết bị sử dụng (như mạch tăng áp MT3608) vào hai điểm OUT+ và OUT-. Không nên lấy nguồn trực tiếp từ B+/B- để đảm bảo tính năng bảo vệ xả.
- Bước 3: Cấp nguồn sạc - Sử dụng cáp USB Type-C cắm vào module. Đèn đỏ sẽ sáng báo hiệu đang sạc.
- Bước 4: Theo dõi - Khi pin đạt 4.2V, đèn đỏ tắt và đèn xanh/lam sáng lên, mạch tự động ngắt dòng sạc để bảo vệ pin.
