Mô tả

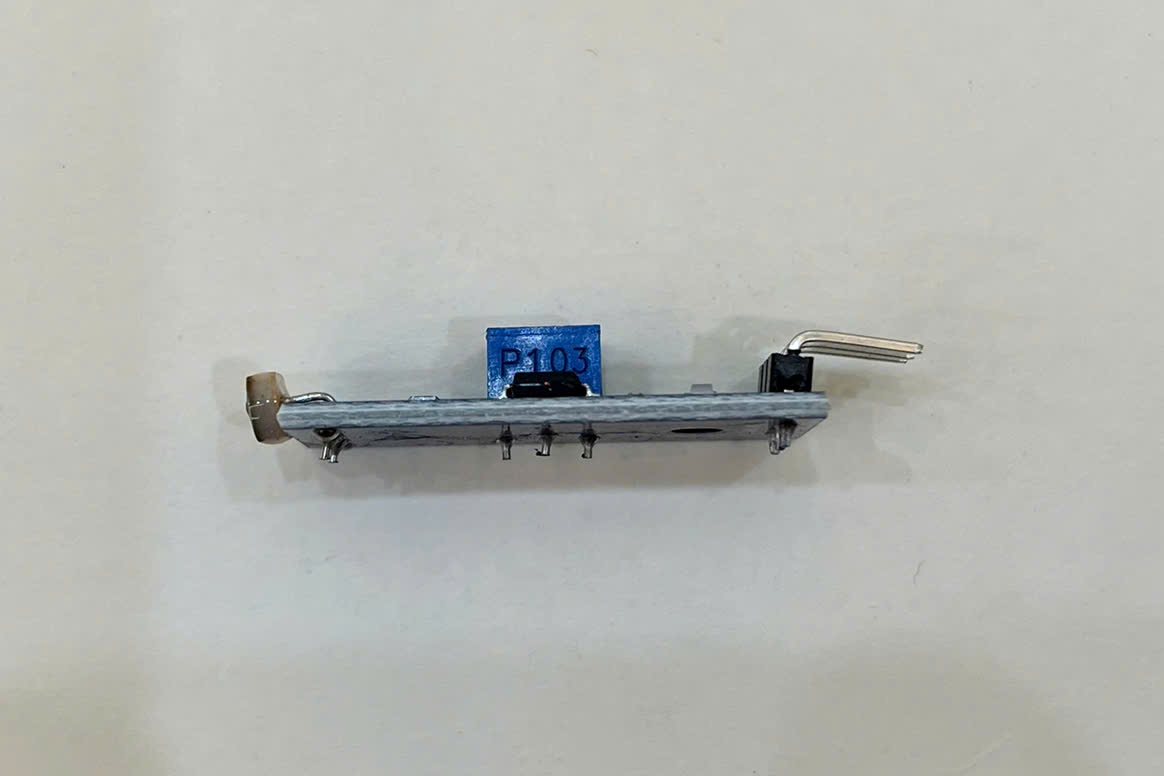

Module cảm biến ánh sáng sử dụng quang trở (photoresistor) kết hợp comparator LM393. Có khả năng phát hiện cường độ ánh sáng môi trường, hỗ trợ cả ngõ ra số (DO) và ngõ ra analog (AO). Module có biến trở điều chỉnh độ nhạy, hoạt động ổn định, dễ sử dụng cho các dự án Arduino, robot dò sáng, công tắc đèn tự động.
Hướng dẫn sử dụng

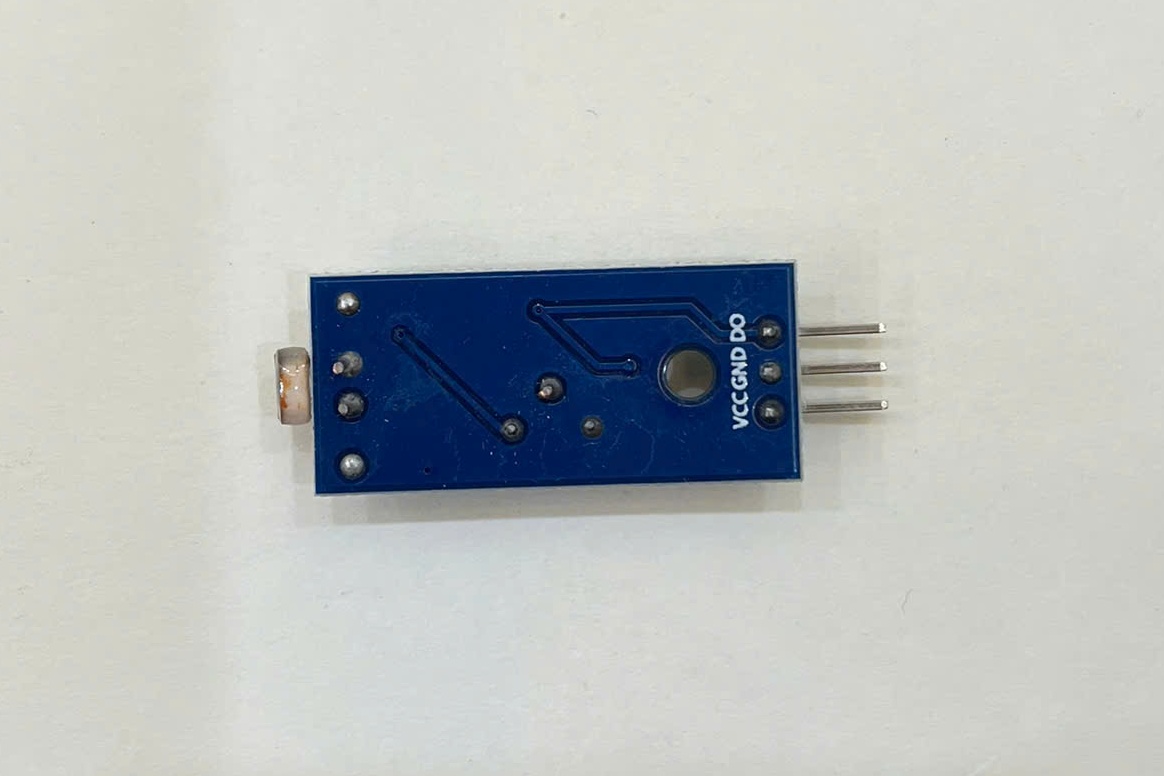

- Bước 1: Kết nối nguồn - Chân VCC nối nguồn (+) 5V, chân GND nối cực âm (-). LED nguồn trên mạch sẽ sáng cố định.

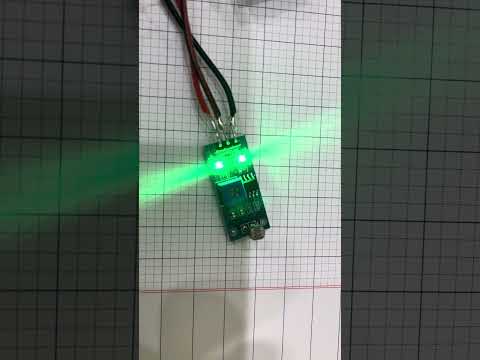

- Bước 2: Hiệu chỉnh biến trở - Đặt cảm biến vào môi trường ánh sáng thực tế. Dùng tua vít xoay biến trở cho đến khi LED tín hiệu (thường là LED xanh) vừa tắt. Khi bạn che tay lại (tối), LED này phải sáng lên.
- Bước 3: Lấy tín hiệu DO - Nối chân DO vào chân tín hiệu của MCU hoặc chân B của Transistor (như BC547) để điều khiển tải lớn hơn.
- Lưu ý trạng thái chân DO: Thông thường, khi TRỜI SÁNG (vượt ngưỡng) -> DO mức Thấp (0V). Khi TRỜI TỐI (dưới ngưỡng) -> DO mức Cao (5V).
