Cảm biến chuyển động hồng ngoại PIR HC-SR501 - ảnh 1
thumb-0
thumb-1
thumb-2
thumb-3
video-thumb▶

Mua ngay tại

Shopee

Mô tả

Module HC-SR501 sử dụng cảm biến hồng ngoại thụ động để phát hiện bức xạ nhiệt từ cơ thể người hoặc động vật. Module có độ nhạy cao, độ tin cậy tốt và điện áp hoạt động rộng, cực kỳ phù hợp cho các hệ thống đèn tự động, báo động chống trộm và các dự án Smart Home tiết kiệm năng lượng.

hc-sr501pirmotion-sensorinfra-redhuman-body-sensorarduino-sensorsmart-homeDIYCảm biến chuyển động

Hướng dẫn sử dụng

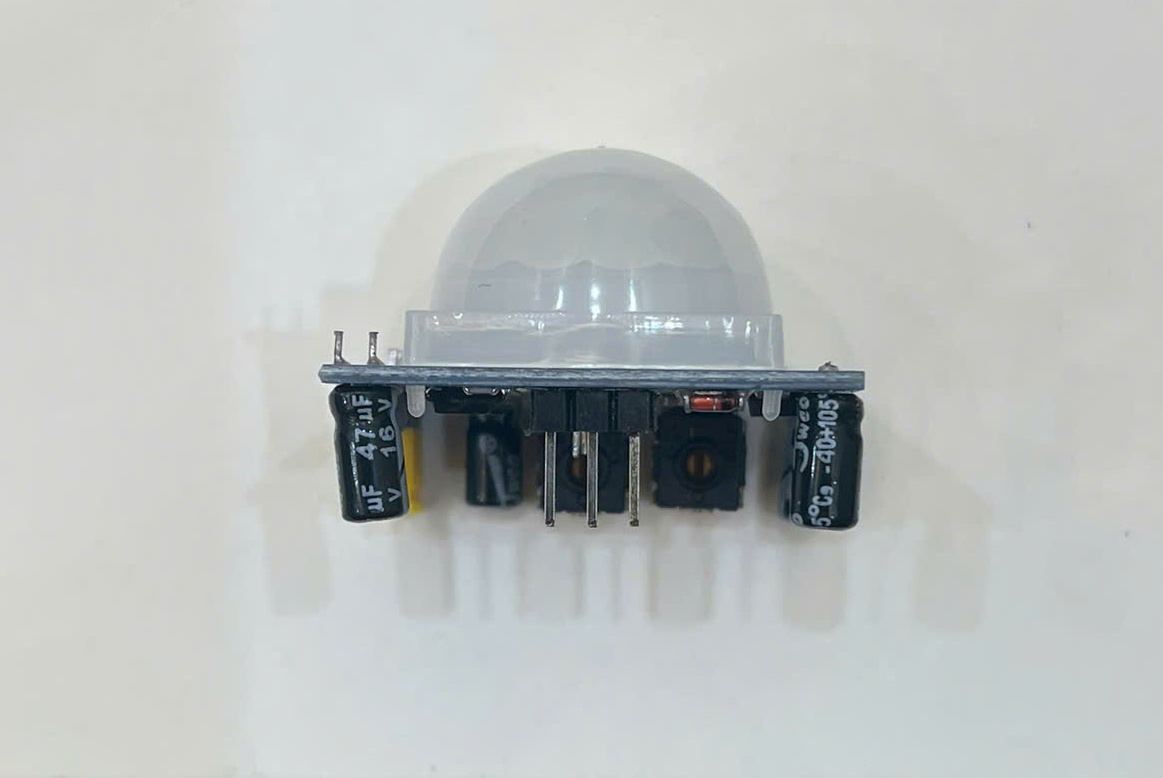

  1. Bước 1: Kết nối nguồn - Chân VCC nối nguồn (5V-20V), chân GND nối cực âm, chân OUT nối vào chân Input của MCU (Arduino/ESP32) hoặc module Relay.

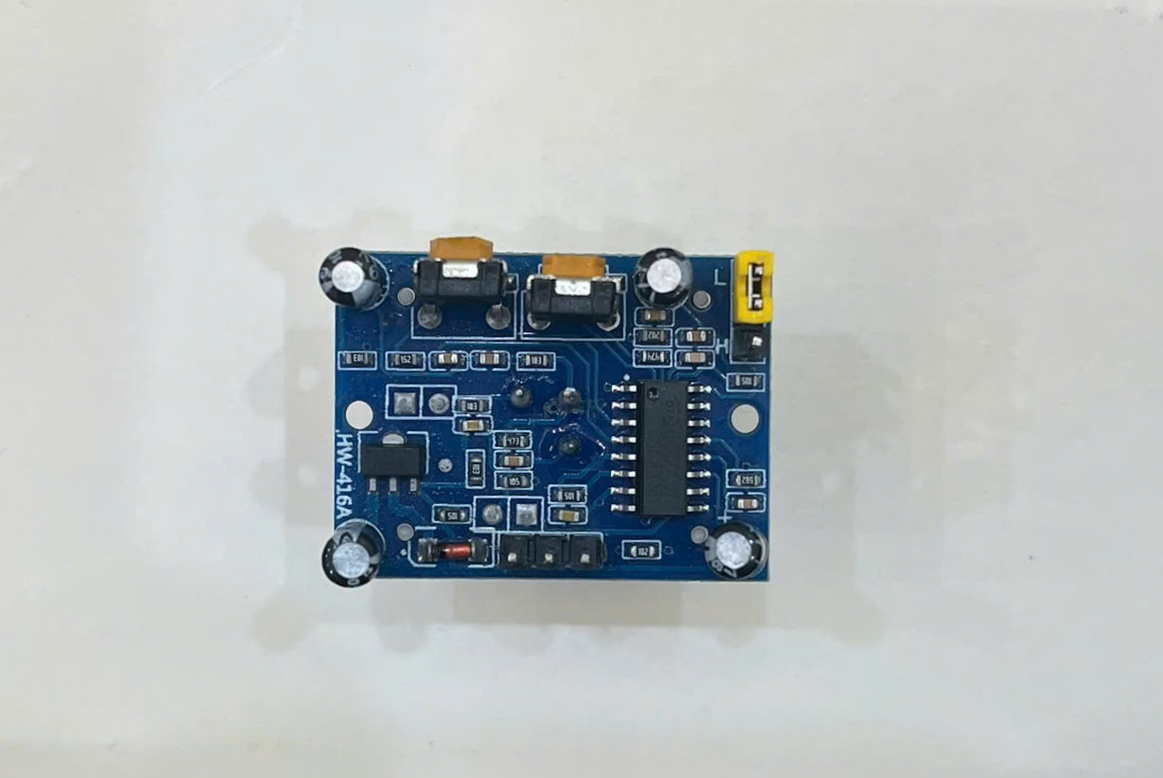

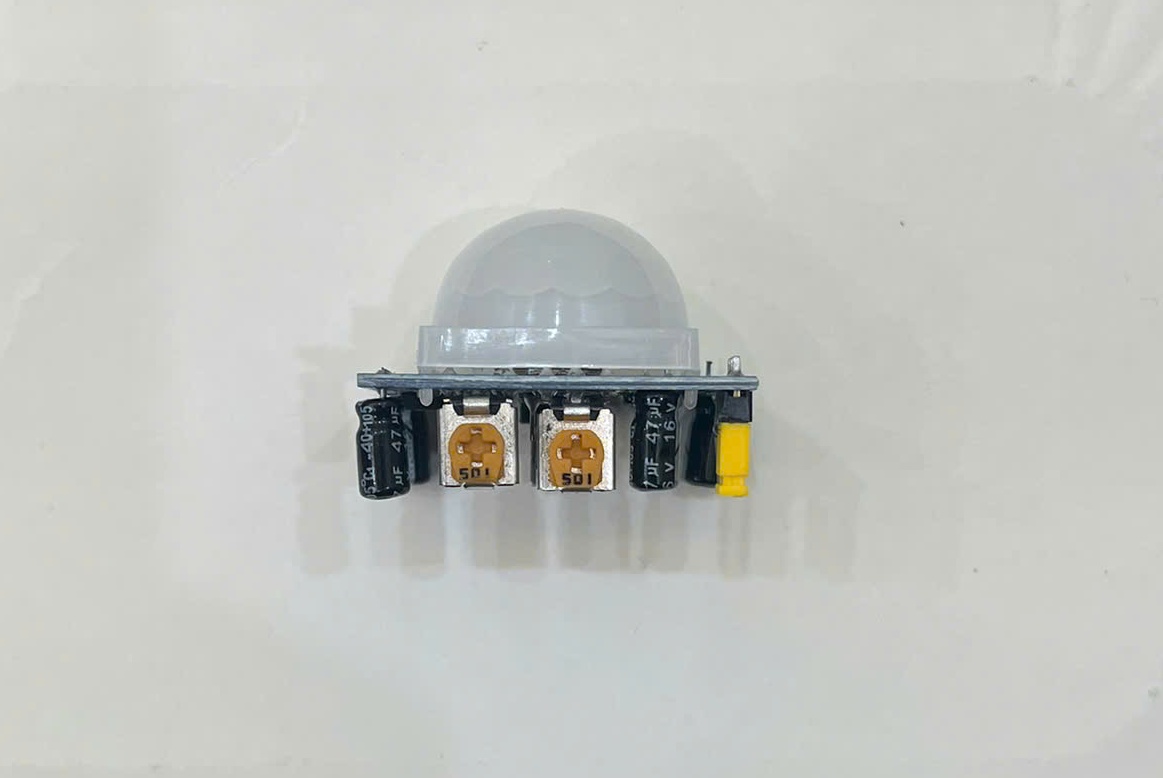

  2. Bước 2: Chỉnh độ nhạy (Sensitivity) - Xoay biến trở bên trái (nhìn từ phía linh kiện) theo chiều kim đồng hồ để tăng khoảng cách phát hiện, ngược lại để giảm.
  3. Bước 3: Chỉnh thời gian trễ (Time Delay) - Xoay biến trở bên phải theo chiều kim đồng hồ để tăng thời gian giữ đèn sáng (tối đa 200s), ngược lại để giảm.
  4. Bước 4: Chọn chế độ Jumper - Cắm Jumper vào vị trí H (Repeat Trigger) nếu muốn cảm biến luôn giữ mức cao miễn là vẫn có người chuyển động trong vùng quét.
